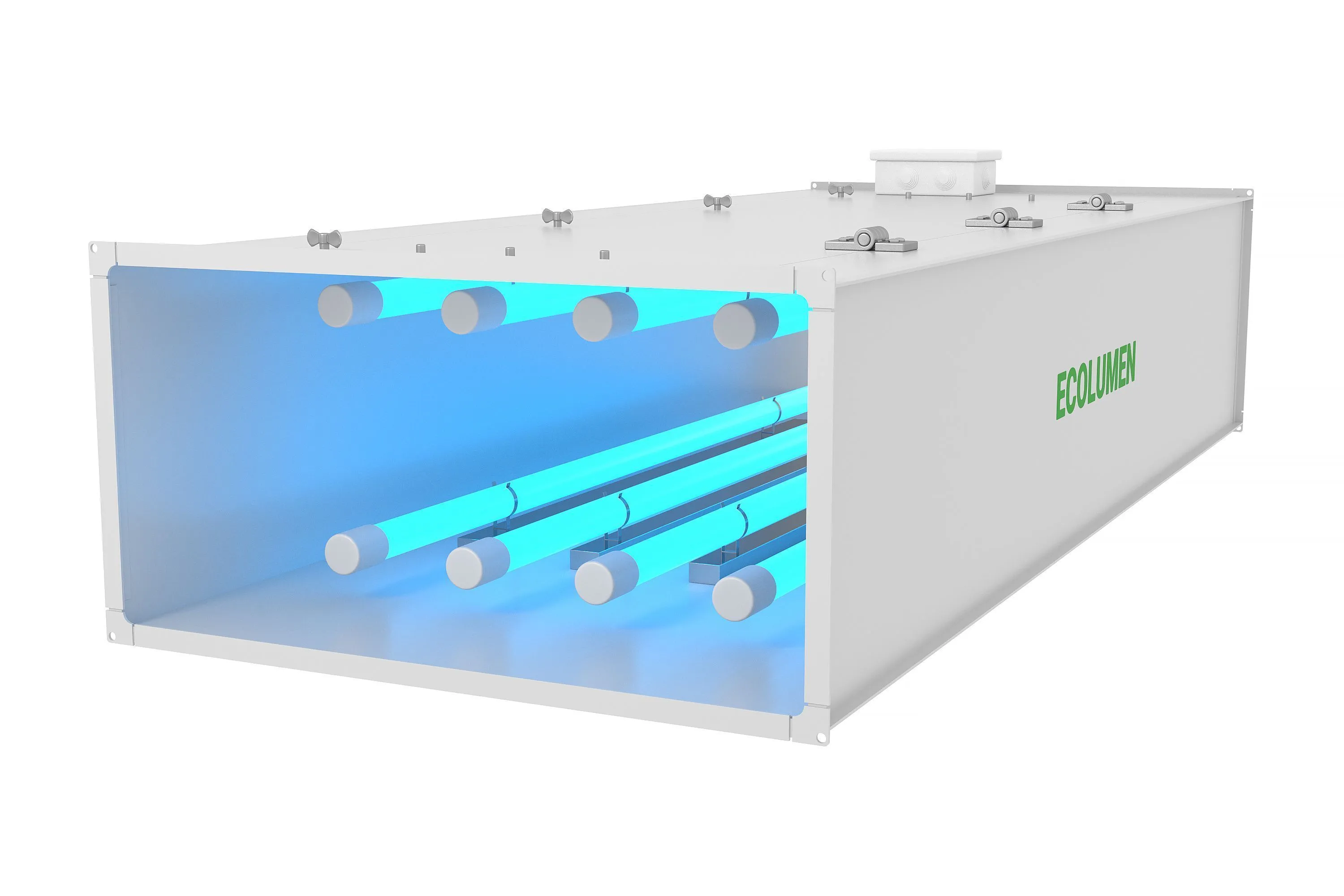

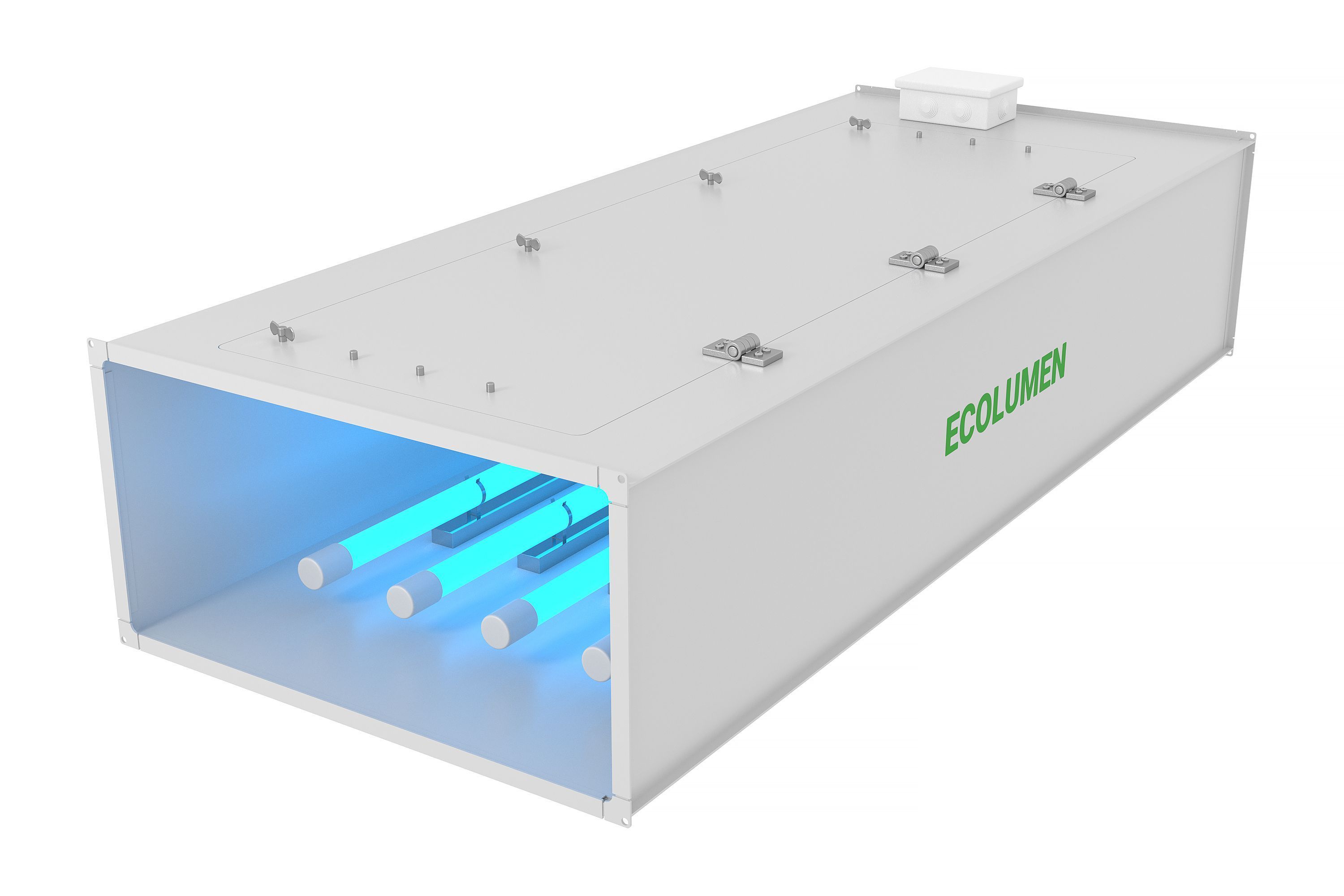

Эколюмен УФ-ОВК-100-50

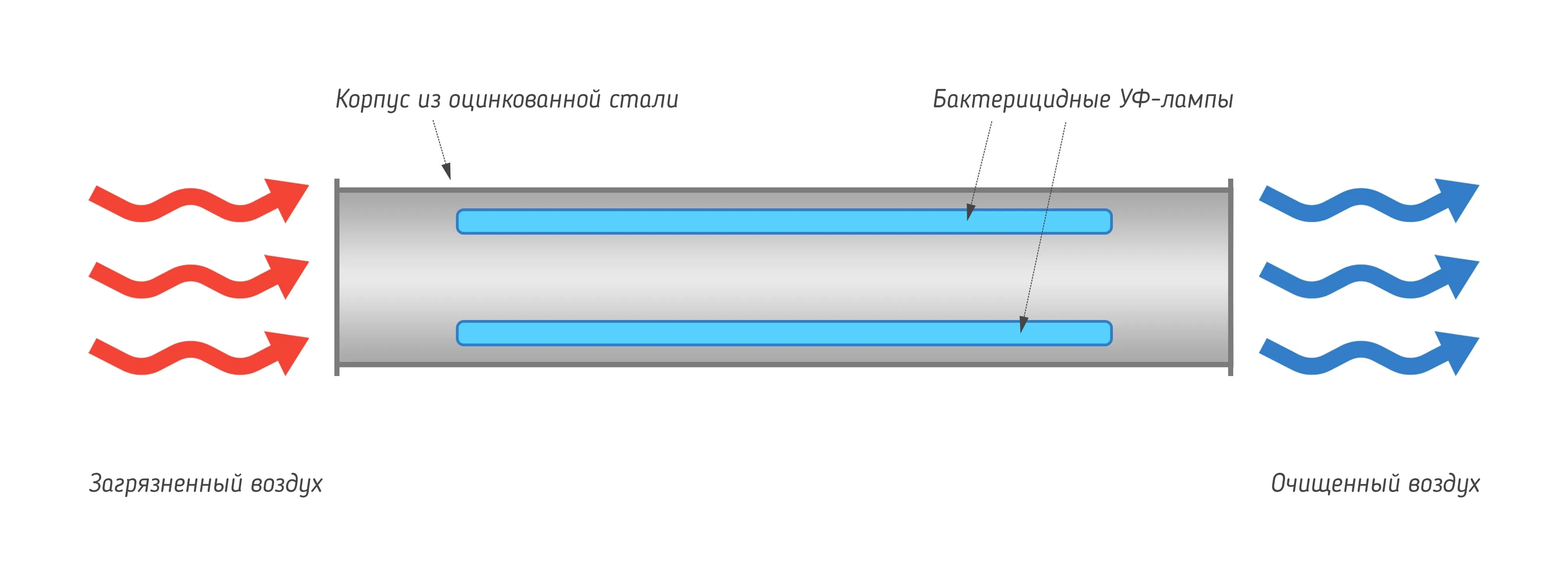

Секция бактерицидной обработки

ПОДБОР НЕОБХОДИМОЙ МОДЕЛИ УЛЬТРАФИОЛЕТОВОЙ СЕКЦИИ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА В ВЕНТИЛЯЦИИ

Подбор секции должен проводиться квалифицированным специалистом.
Способы расчета бактерицидной мощности секций обеззараживания, приведенные в данном разделе, являются рекомендательными и не являются официальной офертой.
Расчет бактерицидного потока проводится заказчиком самостоятельно с учетом требований к обработке помещения, его категории и необходимой бактерицидной эффективности.
Для расчета необходимого бактерицидного потока (бактерицидной мощности) секции мы предлагаем вам воспользоваться нашим калькулятором бактерицидной мощности. В нем вы должны указать:

1. Воздухообмен вентиляционного канала, в который будет встраиваться ультрафиолетовый модуль обработки воздуха.
2. Необходимая эффективность очистки и соответствующая ей объемная бактерицидная доза облучения.
3. Коэффициент запаса, по умолчанию он равен единице.*
4. Коэффициент использования (для трубчатых ламп, по умолчанию он принимается равным 0,9) **
5. Времени обработки воздуха, которое по умолчанию равно одному часу (3600сек).

В результативном окошке калькулятора мы получаем необходимую бактерицидную мощность секции (не путать с электрической мощностью ультрафиолетовых ламп).

Калькулятор расчета необходимой бактерицидной мощности для ультрафиолетовых секций обеззараживания систем вентиляции «Эколюмен УФ-ОВК»

* Коэффициент запаса компенсирует снижение бактерицидного потока при скачках напряжения, низких температурах, высокой влажности, запыленности источника, деградации излучения и т.д.
Допускается применение коэффициента запаса равного единице при относительной влажности не более 70%, температуре воздуха не ниже +15ЪС и его запыленности не более 1мг/м3. В других случаях необходимо применять коэффициент от 1 до 2. Коэффициент запаса в большинстве случаев можно уменьшить т.к. применяемая в секциях «Эколюмен» аппаратура сохраняет номинальный бактерицидный поток ламп вне зависимости от скачков напряжения. Запыление устраняется применением фильтров в системе вентиляции и очисткой ламп при необходимости. Температурный режим и влажность регулируется с помощью климатических систем. А величиной деградации излучения, при выборе коэффициента запаса можно пренебречь с учетом того, что ЭПРА применяемые в секциях «Эколюмен» существенно увеличивают срок службы ламп и существенно сокращают уменьшение бактерицидного потока в течение срока их службы. Нужно понимать, что уменьшение коэффициента запаса и коэффициента использования уменьшают необходимую мощность секции, существенно снижая ее стоимость, но при этом уменьшают бактерицидную эффективность очистки воздуха.
** Коэффициент использования для закрытых ультрафиолетовых рециркуляторов равен 0,4. Для трубчатых ламп, применяемых в секциях обеззараживания ОВК коэффициент равен 0,9.
Примечание: производитель изготавливает изделия с любыми другими параметрами и конфигурациями под заказ, в т.ч. изготавливаются ультрафиолетовые модули-вкладыши, которые вкладываются в существующую вентиляцию, без необходимости демонтажа и замены ее участка, через специальное окошко. Существует возможность установки модуля в вентиляционную камеру, камеру смешения и т.п.

Возможные варианты бактерицидного потока у производимых секций, Вт:
25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525, 550, 575, 600, 625, 650, 675…и т.д. Т.е секции могут быть изготовлены практически любой бактерицидной мощности с шагом 25вт.

Для большинства помещений, таких, как детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании, рекомендуется бактериальная эффективность в размере 80-90%. Руководство по бактерицидной обработке. Главный санитарный врач, Г.Г.Онищенко 4 марта 2004г.
